Q69 Series Shot Blasting Pretreatment Line for Shipbuilding Steel Plates

用于钢板和型材除垢、除锈和预涂层的自动化连续生产线。

Price Request a quote - pricing on application
Availability In stock
Rating Be the first to review

Request a quote

产品概述

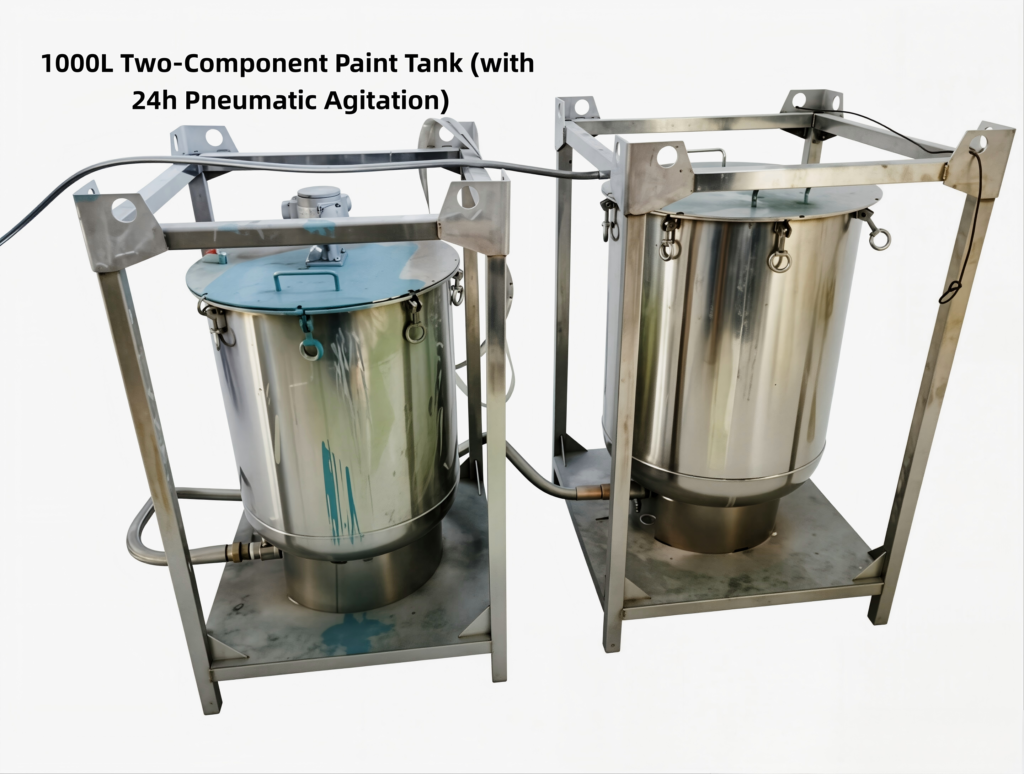

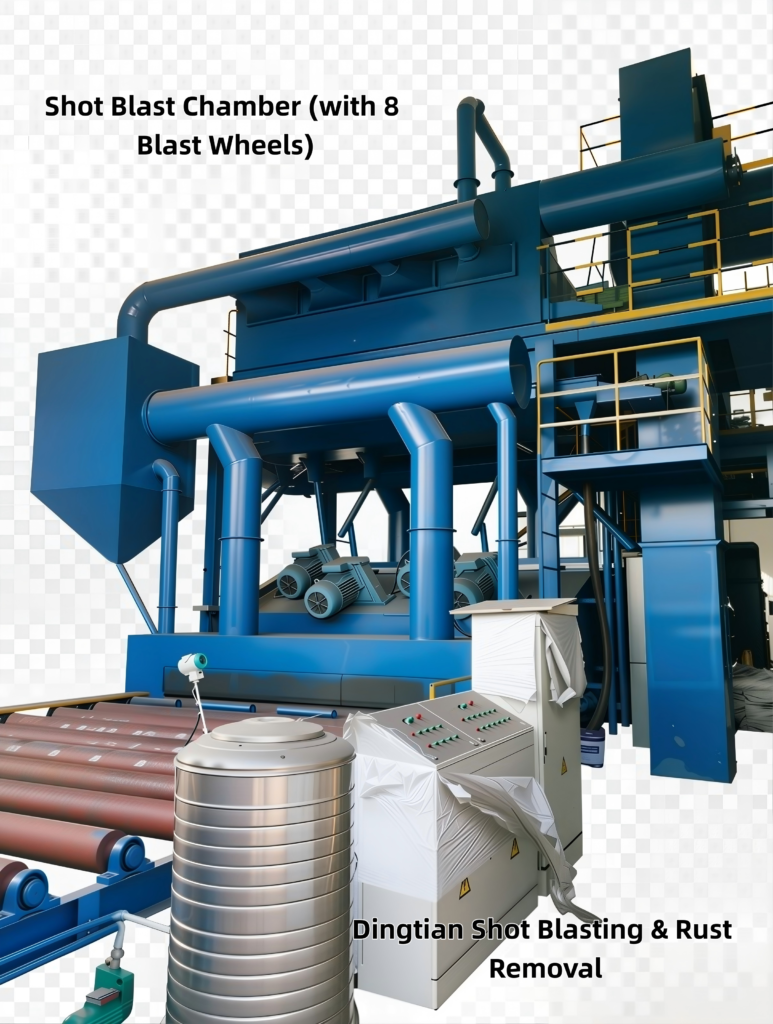

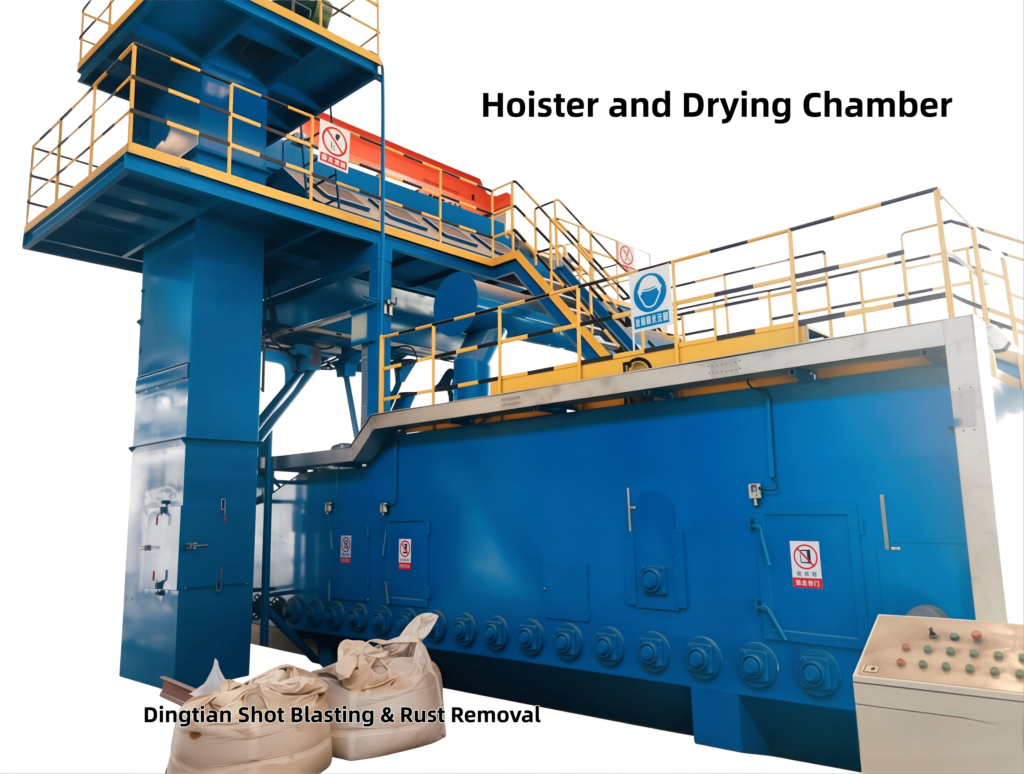

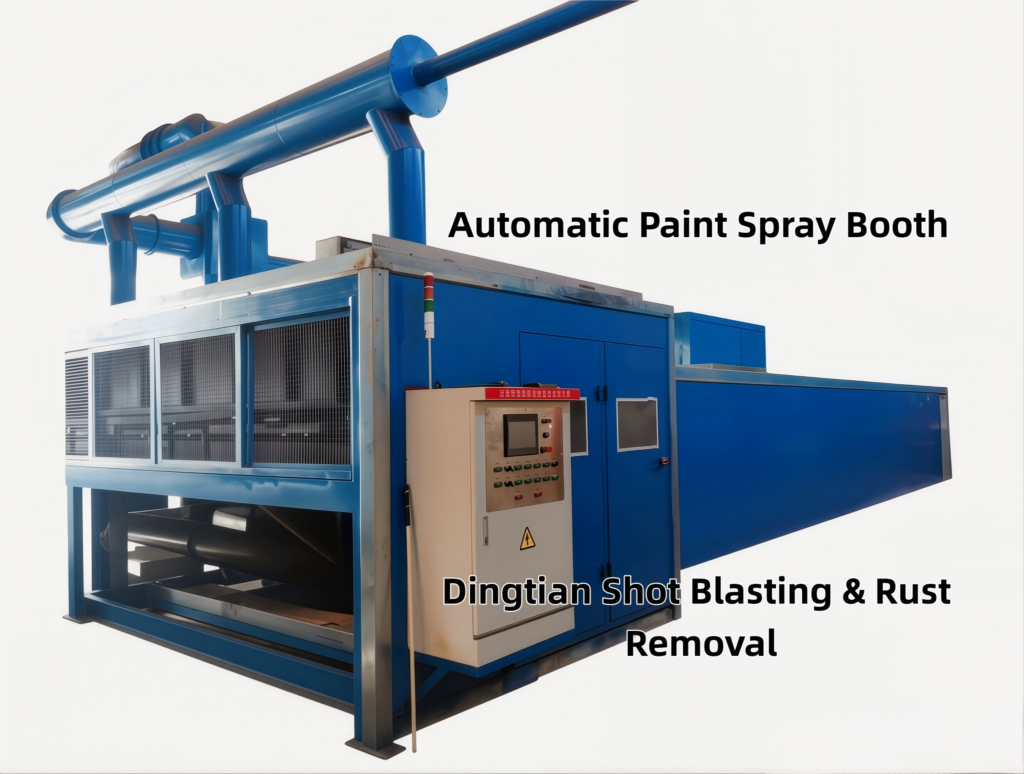

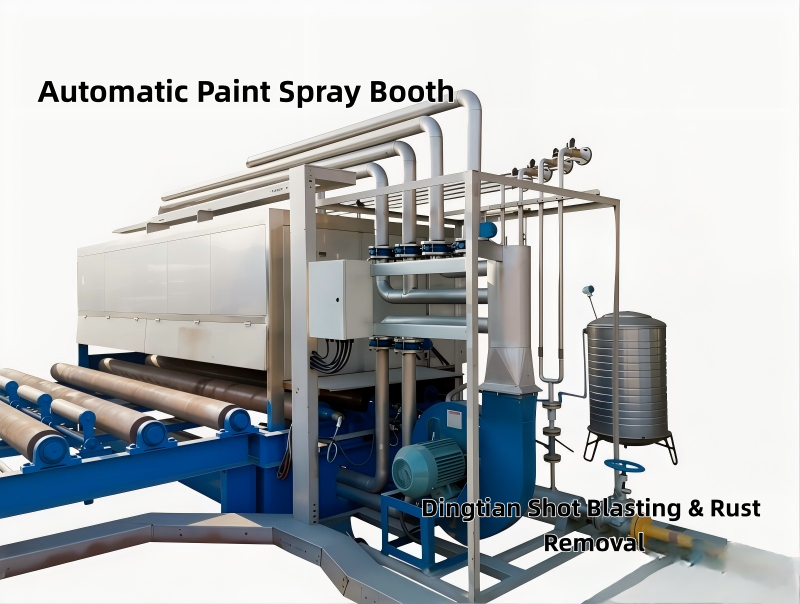

钢板 预处理线 是钢材切割和加工前的表面处理工序。我们的生产线采用连续全自动工艺： 喷丸处理 去除钢板和型钢表面的氧化皮、锈层、油污和其他污染物，使表面 洁净度达到 ISO 8501-1:2007 标准的 Sa 2½ 级。之后，钢板直接进入 自动底漆喷涂 和 恒温干燥室，最终完成钢板的清洁、均匀的底漆喷涂，并在储存和预装配搬运过程中有效防止腐蚀。

最终得到的钢材可以直接用于切割作业，其 涂层附着力 和 耐腐蚀性明显优于手工除鳞钢板。全自动PLC控制与MES集成

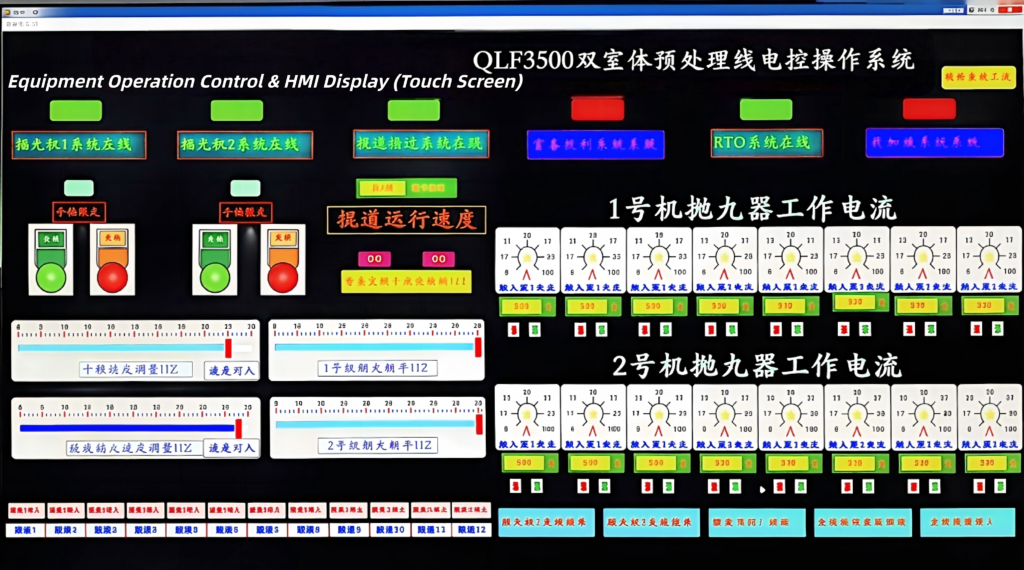

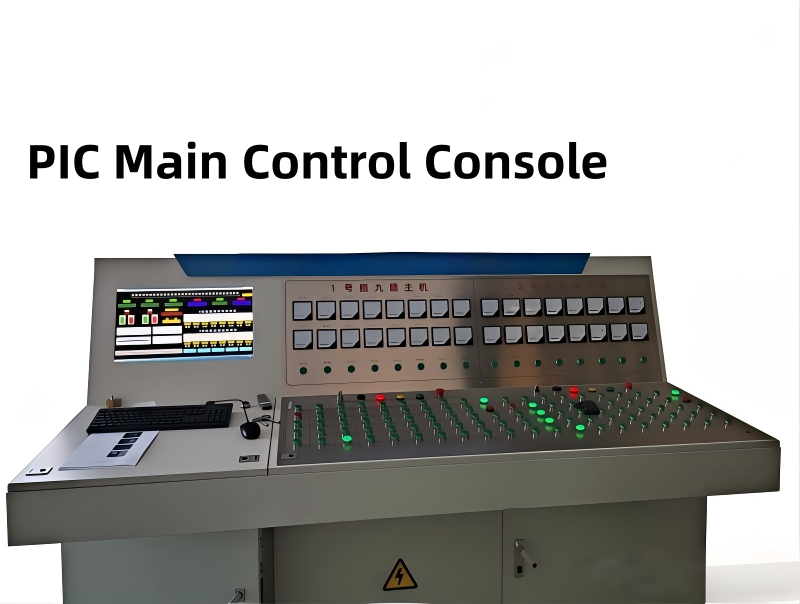

整条生产线采用 PLC控制。进料、喷砂、除尘、底漆、干燥和出料等工序相互联锁并同步进行，因此只需一名操作员即可监控整个流程。该生产线配备 MES系统 ，并可联网接入您的企业生产调度系统，实现实时订单跟踪、过程数据记录、质量追溯和产量报告。

经领先船厂验证，应用于您熟知的船舶。

该设备已在广州广船国际股份有限公司、 中船黄埔文冲造船股份有限公司、 沪东中华造船（上海）股份有限公司 和 俄罗斯红星造船厂等80多家造船厂投入使用，并已得到广泛验证。这些生产线的船体钢材已用于：

为意大利船东建造的豪华游轮渡轮（滚装客船）
30万吨级散货船（VLOC）
大型挖泥船
超大型集装箱船（ULCV）
海军项目包括 052 型和 054 型导弹战舰、076 型两栖舰、野牛级气垫登陆艇和潜艇项目——所有指标均超过适用的军事标准，并多次获得军方客户的赞扬。

投资额的三分之一，易损件成本的不到十分之一

用户一致得出相同的结论：购买我公司的产品仅仅是购买德国产Wheelabrator同类生产线所需资金的三分之一左右，即可购得质量和功能相当的设备 ——而且在维护过程中， 耗材和易损件的成本不到 同等进口备件的十分之一。喷砂轮、衬板、刀片和滤芯是更换频率最高的部件，因此，在机器的整个使用寿命周期内，每吨预处理钢材的成本将大幅降低。

出口到20多个国家

该生产线已出口到 巴西、新加坡、俄罗斯 等 20多个国家 ，并提供安装调试、操作员培训、备件供应和远程技术支持等服务。

常见问题解答

预处理生产线的清洁度等级是多少？
符合 ISO 8501-1:2007 标准的 Sa 2½——这是船舶涂料和造船钢材所需的喷砂清洁标准。

这条生产线能加工型钢和钢板吗？
是的。它能加工用于船体结构制造的钢板和型钢（型材、扁钢、球扁钢）。

它可以连接到我们的MES或ERP系统吗？
可以。这条PLC控制的生产线包含一个MES系统，可以与您的企业生产调度平台联网。

与进口设备相比，运行成本如何？
投资额约为德国Wheelabrator同类生产线的三分之一，易损件成本不到进口备件的十分之一。

请索取报价。 请告知我们您的最大钢板宽度、厚度范围和所需产量，我们将为您制定生产线配置和车间布局方案。

二、中文正文（国内站/画册同步发布）

集成流程

流程图

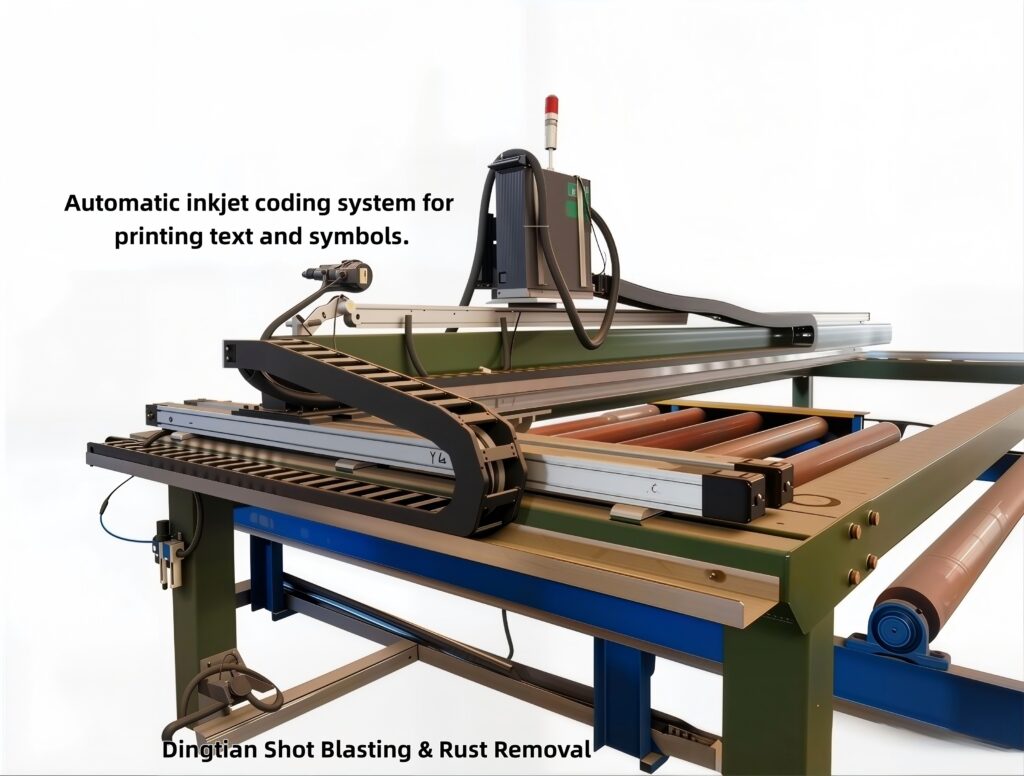

自动横向移动装载（可选）→火焰预热（可选）→喷丸处理→自动车间底漆→恒温干燥→自动标记（可选；可喷涂文字、符号和二维码）→自动横向移动卸载

环境保护系统

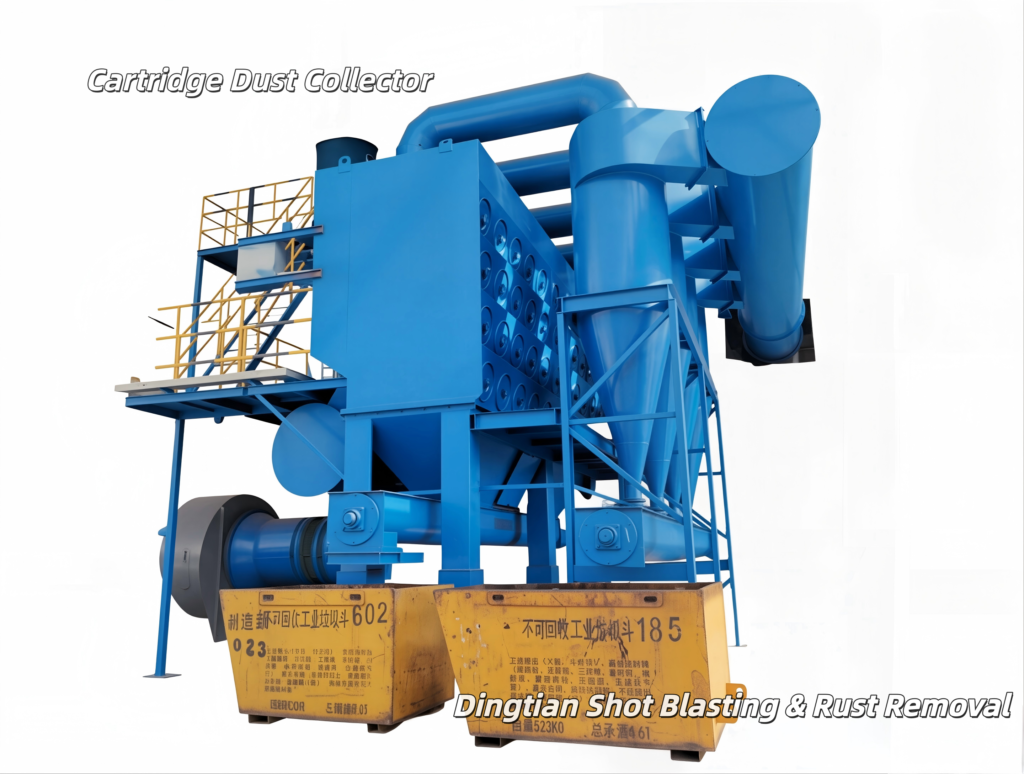

工业除尘器：排放浓度10–50 mg/m3（按业主要求）。

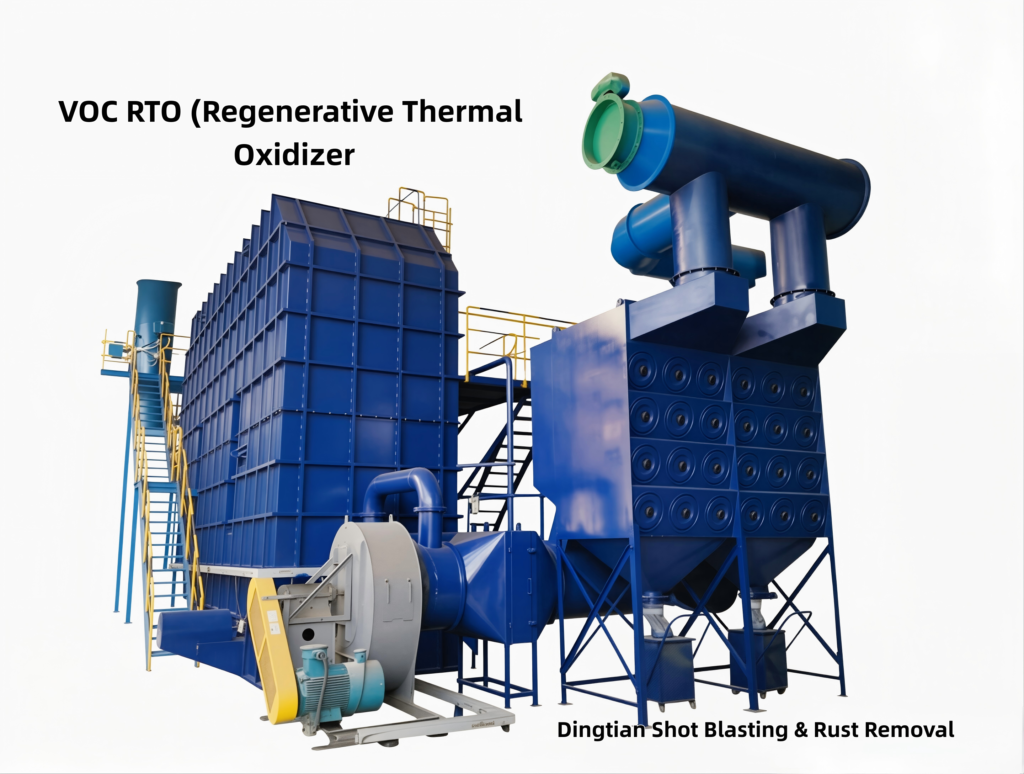

VOC处理：配备RTO（蓄热式热氧化器）；排放标准——总碳氢化合物（THC）10–50 mg/m3（按业主要求）。

核心技术特性

可定制：滚筒机管道的速度可在3米/分钟至6.5米/分钟之间调节。机器配备4至10个喷砂轮，表面粗糙度和其他参数需要调节。
适用标准：
- 表面清洁度： ≥ Sa 2½ (ISO 8501-1:2007)
- 表面粗糙度： Ra 30–75 μm（ISO 8503-2）
- 底漆厚度： 15–20 μm DFT（无机硅酸锌储存底漆；范围15–25 μm）
- 溶解盐： ≤ 50 mg/m²
- 点蚀缺陷面积比： ≤ 5%
应用范围： 非常适合造船厂、桥梁制造商和重型结构钢制造商。

项目全程支持

我们提供从设计→安装→调试的一站式服务。

获取您的专属报价

中国制造——江苏直供。请立即联系我们工厂，获取根据您所需的钢板宽度和长度定制的报价。

Model Comparison

Compare available models and technical parameters.

Q69 Series Shot Blasting Pretreatment Line for Shipbuilding Steel Plates model comparison
Parameter	Q698	Q6912	Q6915	Q6920	Q6925	Q6930	Q6940
Effective cleaning width (mm)	800	1200	1500	2000	2500	3000	4000
Room feed-in size (mm)	1000×400	1400×400	1700×400	2200×400	2700×800	3200×800	4200×400
Cleaning workpiece length (mm)	1200–12000	1200–16000	1200–12000	1200–12000	3000–12000	2400–12000	4500–18000
Wheel conveyor speed (m/min)	0.5–4	0.5–4	0.5–4	0.5–4	0.5–4	0.5–4	0.5–4
Steel sheet thickness (mm)	3–60	3–60	1.5–60	3–60	3–60	3–110	4.5–100
Section steel specification (mm)	800×300	1000×300	1500×300	2000×300	2500×700	3000×700	4000×300
Shot blasting quantity (kg/min)	4×180	4×250	4×250	6×250	6×250	6×360	8×360
Initial abrasive load (kg)	4000	4000	4000	4500	4500	8000	11000
Roll-brush height adjustment (mm)	200	200	350	450	600	850	900
Air capacity (m³/h)	22000	17560	19000	19550	27758	28050	38000
Exterior size (mm)	25017×4500×9015	12180×4250×7095	15200×5370×6797	30650×6850×9095	31200×8070×7500	44042×6385×7758	45000×7830×11117
Total power, excluding dust collector (kW)	90	78.3	113.5	156.6	204.8	224.55	293.6
