مشروع مرجعي: خط طلاء تابع لشركة تابعة لمجموعة ترامبف

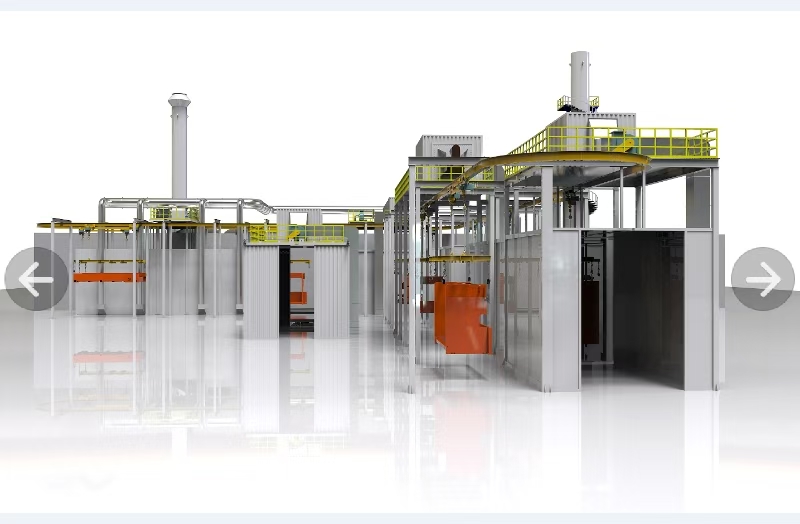

الصورة الرئيسية في هذه الصفحة هي رسم تخطيطي ثلاثي الأبعاد لخط إنتاج كامل لقاعدة آلة CNC قامت شركة Jiangsu Dingtian بتصميمه وتصنيعه لشركة Jiangsu Jinfangyuan CNC Machine Tool Co., Ltd. – وهي شركة تابعة مملوكة بالكامل لشركة TRUMPF (ألمانيا) ، العلامة التجارية الرائدة عالميًا في معالجة الصفائح المعدنية CNC.
استحوذت مجموعة ترامبف على شركة جينفانغ يوان منذ عام 2013، وتُشغّل الشركة ما يقارب 30,000 آلة مُثبّتة في أكثر من 50 دولة. وتوريد خط طلاء كامل إلى مصنع ألماني يعني أن هذا الخط كان يجب أن يفي بمعايير العمليات الأوروبية، بالإضافة إلى متطلبات الجدوى الاقتصادية الصينية: من حيث توثيق مراقبة المعالجة المسبقة، وتجانس درجة حرارة الفرن ضمن نطاق ±5 درجات مئوية، وإمكانية تتبع سُمك طبقة الطلاء وقبول قوة الالتصاق.
TRUMPF هي علامة تجارية مسجلة لشركة TRUMPF GmbH + Co. KG. وقد ذُكر اسم شركة Jiangsu Jinfangyuan CNC Machine Tool Co., Ltd. هنا كمرجع واقعي للهيكل المؤسسي لعميلنا. لا تربط Dingtian أي صلة بشركة TRUMPF أو شركاتها التابعة، ولا تحظى بتأييدها أو تفويضها منها.
ماذا يُطلق المشترون الأجانب على خط طلاء المسحوق؟
يُباع المنتج نفسه بأسماء مختلفة في أسواق مختلفة، وعادةً ما يبحث المشترون عن المصطلح المستخدم في منطقتهم فقط. معرفة المصطلح المحلي تساعدك على مقارنة الأسعار بشكل صحيح وتجنب شراء منتج بودرة بينما تحتاج في الواقع إلى منتج طلاء سائل، أو العكس.
| السوق / المرجع | أسماء يبحث عنها المشترون |
|---|---|
| آسيا (الصين، الهند، جنوب شرق آسيا) | خط طلاء المسحوق ، مصنع طلاء المسحوق، خط إنتاج طلاء المسحوق، معدات طلاء المسحوق، خط طلاء المسحوق الكهروستاتيكي |
| أمريكا الشمالية (نوردسون، فئة جيما) | نظام طلاء المسحوق ، خط طلاء المسحوق الناقل، خط طلاء المسحوق، خط الطلاء الصناعي، نظام تشطيب الطلاء |
| أوروبا (فاغنر، آيزنمان، فئة دور) | مصنع طلاء المساحيق ، وحدة طلاء المساحيق الكهروستاتيكي، منشأة طلاء المساحيق، خط إنتاج الورنيش، مصنع الطلاء |
| الهند | مصنع طلاء المساحيق، خط إنتاج كابينة طلاء المساحيق، خط طلاء CED ، خط إنتاج طلاء المساحيق للمعالجة المسبقة بسبعة خزانات |
| الشرق الأوسط وأفريقيا | خط طلاء المسحوق، خط مصنع طلاء المسحوق، مصنع طلاء المسحوق جاهز للتسليم |
| كتالوجات وأدلة تجارية | خط طلاء صناعي، خط طلاء الأسطح، خط طلاء آلي، خط طلاء المعادن، خط إنتاج الطلاء |
| قوائم واستفسارات الشركات | أسعار خطوط طلاء المساحيق، مصنعي مصانع طلاء المساحيق، خطوط طلاء المساحيق الجاهزة ، موردي خطوط طلاء المساحيق في الصين |
يبحث المشترون عن أسماء الأنظمة الفرعية بشكل منفصل
تُشير معظم الاستفسارات إلى نظام فرعي بدلاً من السلسلة بأكملها. وتُعدّ هذه المصطلحات من أكثر عمليات البحث ذات النية العالية في هذه الفئة.
| النظام الفرعي | مصطلحات بحث المشتري |
|---|---|
| المعالجة المسبقة | خط المعالجة المسبقة، خط الفسفتة، خط المعالجة المسبقة ذو 7 خزانات، خط تحويل الكرومات، خط المعالجة المسبقة السفع بالخردق ، خط المعالجة المسبقة للصفائح الفولاذية |
| كابينة الرش | كابينة طلاء بالبودرة، كابينة رش بالبودرة، كابينة تغيير اللون السريع، كابينة طلاء بالبودرة يدوية، كابينة رش آلية بالتردد، كابينة ستارة مائية |
| استعادة البارود | نظام استعادة البارود، نظام استعادة البارود باستخدام الإعصار، كابينة استعادة الخراطيش، وحدة استعادة البارود |
| المعالجة | فرن معالجة المساحيق، فرن معالجة الأنفاق، فرن معالجة الدفعات، فرن معالجة يعمل بالغاز، فرن معالجة كهربائي، توحيد درجة حرارة فرن المعالجة |
| ناقل | خط طلاء مسحوق ناقل علوي، ناقل كهربائي وناقل حر، ناقل أرضي، خط طلاء ناقل سلسلة، خط طلاء مسحوق ناقل |
| البيئة | نظام معالجة المركبات العضوية المتطايرة، مؤكسد حراري متجدد (RTO)، مؤكسد تحفيزي (RCO)، مُركِّز دوار من الزيوليت، جامع غبار صناعي، غرفة السفع الرملي |
| معدات التطبيق | مسدس رش مسحوق إلكتروستاتيكي، مسدس رش مسحوق أوتوماتيكي، جهاز ترددي، آلة طلاء بالرش الإلكتروستاتيكي |
ما هي قطع العمل التي يسميها المشترون
هذه العبارات المستخدمة في التطبيقات هي الطريقة التي يصف بها المشترون الوظيفة بدلاً من الآلة:
- خط طلاء مسحوقي للهياكل الفولاذية والعوارض على شكل حرف H
- خط طلاء مسحوقي لقطاعات الألمنيوم والمقاطع المبثوقة
- خط طلاء مسحوقي لهياكل وأغلفة الأجهزة المنزلية
- خط طلاء مسحوقي لقطع غيار السيارات ومكونات الهيكل
- خط طلاء مسحوقي للأثاث المعدني والرفوف والأدوات المعدنية
- خط طلاء مسحوقي لتركيبات الأنابيب والصمامات والشفاه
- خط طلاء مسحوقي للآلات الزراعية وآلات البناء
- خط طلاء مسحوقي لخزائن الكهرباء وعلب مفاتيح التوزيع
- خط طلاء مسحوقي لقواعد أدوات آلات CNC وهياكل الآلات
ما هو الغرض من خط طلاء المساحيق والطلاء؟
تخدم خطوط الطلاء ثلاثة أغراض، وعادةً ما يغطي خط واحد الأغراض الثلاثة جميعها في نفس الوقت:
- طلاء واقٍ – يمنع الصدأ والتآكل، ويُشكّل حاجزًا ضد الرطوبة والمواد المسببة للتآكل، مما يُطيل عمر المكونات. يُستخدم عادةً في الهياكل الفولاذية الخارجية، وآلات البناء، وعناصر الجسور، والصمامات، والخزانات، وأبراج توربينات الرياح.
- طلاء زخرفي – مجموعة واسعة من الألوان، ومستويات اللمعان (لامع للغاية / مطفي / شبه مطفي) والتركيبات (رملي، مطروق، مجعد). يُستخدم عادةً في هياكل الأجهزة، والأثاث المعدني، والخزائن، والرفوف، ومنتجات الأدوات المعدنية.
- طلاء وظيفي – يتميز بمقاومة عالية للحرارة، والتوصيل الكهربائي، والعزل، ومقاومة الحريق، وخصائص مضادة للبكتيريا أو بصمات الأصابع. يُستخدم عادةً في المعدات الكهربائية، وقطع غيار السيارات، والمكونات ذات الاستخدام الخاص.
كيف يعمل خط طلاء المسحوق الكهروستاتيكي؟
تعتمد التقنية الأساسية على الرش الكهروستاتيكي. يقوم المسدس بتطبيق شحنة كهربائية ساكنة عالية الجهد تتراوح بين 60 و100 كيلوفولت ، مما يؤدي إلى شحن جزيئات المسحوق أو الطلاء. تشكل قطعة العمل المؤرضة القطب المعاكس للمجال الكهربائي. تترسب الجزيئات المشحونة بالتساوي على السطح، وتصل إلى التجاويف، وخطوط اللحام، والحواف التي لا يستطيع الرش الهوائي تغطيتها.
ثم تدخل قطعة العمل المطلية إلى فرن معالجة، عادةً عند درجة حرارة تتراوح بين 180 و220 درجة مئوية . ينصهر المسحوق ويتدفق للخارج ويتشابك مكونًا طبقة صلبة وكثيفة. يتصلب الطلاء السائل مع تبخر المذيب وتصلب الطبقة بفعل الحرارة.
ما الفرق بين الطلاء بالبودرة والطلاء السائل؟
اختر الطلاء البودرة لضمان الامتثال للمعايير البيئية، وسماكة الطبقة، والمتانة، والإنتاج بكميات كبيرة بتكلفة منخفضة. اختر الطلاء السائل للحصول على مظهر أنيق، أو طبقات رقيقة جدًا، أو لقطع العمل الحساسة للحرارة والكبيرة الحجم في الموقع. كلا الخيارين مناسبان لإطار خط الطلاء البودرة الكهروستاتيكي نفسه. يمكن ترقية مرحلة الرش لاحقًا دون الحاجة إلى إعادة بناء الناقل أو الفرن.
| عنصر المقارنة | طلاء مسحوقي | الرسم السائل |
|---|---|---|
| شكل الطلاء | مسحوق صلب، خالٍ من المذيبات | سائل، أو مذيب، أو مائي |
| سمك الفيلم | 50-150 ميكرومتر في تمريرة واحدة | 15-40 ميكرومتر لكل طبقة، يتم بناؤها على شكل طبقات |
| الأثر البيئي | انبعاثات مركبات عضوية متطايرة معدومة؛ يتم استعادة مسحوق الرش الزائد وإعادة استخدامه | انبعاثات المركبات العضوية المتطايرة؛ تتطلب معالجة العادم |
| جودة المظهر | طبقة أكثر سمكًا؛ يمكن أن تتراكم على الحواف الحادة | تشطيب أرق وأدق؛ تسوية أفضل |
| قطع العمل المناسبة | أجزاء معدنية تتحمل درجات حرارة تتراوح بين 180 و220 درجة مئوية | أشكال معقدة، أجزاء ذات مظهر دقيق، أجزاء حساسة للحرارة، هياكل ضخمة في الموقع |
| تغيير اللون | يتطلب تنظيف الكابينة؛ أبطأ | سريع؛ مناسب للكميات الصغيرة متعددة الألوان |
ما هي الخطوات الأربع لعملية خط الطلاء؟
يعمل خط الإنتاج على ناقل علوي أو ناقل أرضي . يربط خط طلاء المسحوق هذا، المزود بنظام نقل آلي، جميع المراحل تلقائيًا. تتكون العملية القياسية من أربع خطوات.
الخطوة 1 – السفع بالخردق / المعالجة المسبقة بالرمل
تدخل قطع العمل أولاً مرحلة السفع الرملي. تعمل حبيبات الصلب عالية السرعة على إزالة الصدأ، وقشور المطحنة، وخبث اللحام، والزيوت، مما يُهيئ سطحًا متجانسًا لالتصاق الطلاء. تُعد هذه المرحلة الأكثر أهمية لجودة الطلاء، إذ أن المعالجة المسبقة غير الكافية تُسبب تلفًا مبكرًا بغض النظر عن جودة الطلاء. لذا، يبدأ تشغيل مصنع طلاء المساحيق بالمعالجة المسبقة من مرحلة السفع الرملي. تُغطى معدات المعالجة المسبقة ضمن نطاق السفع الرملي آلة السفع بالخردق .
الخطوة 2 – الطلاء بالبودرة أو الطلاء السائل
تنتقل قطع العمل المعالجة مسبقًا إلى منطقة الرش. وتتوافق طريقة الطلاء مع متطلبات المنتج.
- طلاء المسحوق – مسحوق مُرسب إلكتروستاتيكياً، بسماكة 50-150 ميكرومتر في تمريرة واحدة، خالٍ من المركبات العضوية المتطايرة. يتم استعادة الرذاذ الزائد وإعادة استخدامه بواسطة نظام استعادة المسحوق .
- الطلاء السائل – يتميز بتدفق وتسوية أفضل للحصول على مظهر دقيق أو أشكال معقدة. يناسب أنظمة الطلاء متعددة الطبقات مع طبقة أساسية وطبقة نهائية وطبقة شفافة.
الخطوة 3 – التجفيف والمعالجة
تدخل القطع المطلية إلى فرن المعالجة. يُعالج المسحوق عند درجة حرارة تتراوح بين 180 و220 درجة مئوية لمدة تتراوح بين 10 و30 دقيقة، حيث ينصهر ويتشابك. يتشكل الطلاء السائل على هيئة طبقة رقيقة من خلال التجفيف بالحرارة. يحافظ فرن المعالجة النفقية على انحراف درجة الحرارة ضمن نطاق ±5 درجات مئوية . وبذلك، يظل اللون واللمعان والصلابة متناسقة في جميع أجزاء الدفعة.
الخطوة الرابعة – التفريغ والفحص
تخضع القطع المعالجة لعملية تبريد حتى تصل إلى درجة حرارة الغرفة. ثم يتم فحص المظهر، وسماكة الطبقة، والالتصاق (عن طريق القطع المتقاطع). تُعبأ القطع المقبولة وتُخزن.
ما هي الأنظمة البيئية التي يجب أن يتضمنها خط الطلاء؟
يوجد نظامان أساسيان في أي خط إنتاج متوافق مع المعايير: نظام تجميع الغبار الصناعي ونظام معالجة انبعاثات المركبات العضوية المتطايرة. وبدون هذين النظامين، لا يمكن للخط الحصول على موافقة التقييم البيئي.
نظام تجميع الغبار الصناعي
- تستخدم خطوط إنتاج المساحيق نظام استخلاص ثنائي المراحل – فصل إعصاري بالإضافة إلى ترشيح خرطوشة. تصل نسبة استخلاص المساحيق إلى 95% أو أكثر ، مما يقلل بشكل كبير من هدر المواد الخام.
- تستخدم خطوط الطلاء كابينة ستارة مائية أو مرشح جاف للرذاذ الزائد، بالإضافة إلى جهاز تجميع غبار بأكياس تعمل بنظام النبضات النفاثة. ويبقى انبعاث الجسيمات عند ≤10 ملغم/م³ .
نظام معالجة غازات العادم من المركبات العضوية المتطايرة
| حالة العادم | العملية الموصى بها | كفاءة التنقية |
|---|---|---|
| تركيز متوسط إلى منخفض | امتزاز الكربون المنشط + الأكسدة التحفيزية (CO / RCO) | ≥95% |
| حجم كبير، تركيز منخفض | مُركِّز دوار الزيوليت + مؤكسد حراري متجدد (RTO) | ≥99%، استعادة الحرارة ≥95% |
أسئلة وأجوبة للمشترين في خط إنتاج الطلاء بالبودرة
كم تزيد تكلفة خط طلاء المسحوق عن تكلفة خط الطلاء العادي؟
تُكلّف خطوط طلاء المساحيق تكلفةً أوليةً أعلى، إذ تتضمن نظامًا لاستعادة المسحوق وفرنًا للتجفيف. مع ذلك، يُستعاد المسحوق ويُعاد استخدامه دون استهلاك أي مذيبات، كما تنخفض تكاليف التخلص من الحمأة بشكلٍ ملحوظ. لذا، تنخفض تكلفة طلاء القطعة الواحدة بشكلٍ كبير مع مرور الوقت. في حالة الإنتاج بكميات ثابتة، يُستردّ الفرق عادةً خلال سنة إلى سنتين . للحصول على تقديرٍ للتكلفة، اطلب عرض سعر لخط طلاء المساحيق مع بيانات القطعة المطلوبة.
ما هي طريقة التسخين التي يجب أن يستخدمها فرن المعالجة؟
الخيارات الخمسة الشائعة هي الكهرباء، والغاز الطبيعي، وغاز البترول المسال، وحبيبات الكتلة الحيوية، والزيت الحراري. يختار المشترون الأجانب في أغلب الأحيان الغاز الطبيعي أو الكهرباء ، وذلك تبعًا لأسعار الطاقة المحلية وقواعد الانبعاثات. تصمم شركة دينغتيان هيكل الفرن ونظام الاحتراق بما يتناسب مع ظروف الطاقة في موقعك. اطلع على تكوينات أفران المعالجة لخطوط طلاء المساحيق، والتي تتضمن التصاميم القياسية التي تعمل بالغاز والكهرباء.
هل أختار ناقلاً علوياً أم ناقلاً أرضياً؟
يُناسب الناقل العلوي القطع الصغيرة والمتوسطة في الإنتاج بكميات كبيرة. كما أنه يوفر مساحة أرضية. أما الناقل الأرضي – بما في ذلك الأنواع التي تعمل بالطاقة وبدونها – فيُناسب القطع الثقيلة والكبيرة الحجم. تتطلب هذه القطع فترات توقف أطول، وتوجيهًا دقيقًا، وأحمالًا أعلى بكثير. ويعتمد اختيار الناقل على وزن القطعة وأبعادها وارتفاع المبنى.
هل يمكن تخصيص خط الطلاء ليناسب أبعاد مصنعي؟
نعم. يتم تصميم كل خط طلاء من دينغتيان حسب الطلب. نأخذ في الاعتبار أقصى أبعاد لقطعة العمل، ووزن الوحدة، وعدد الورديات، وهدف الإنتاج. كما نأخذ في الاعتبار طول المبنى وعرضه وارتفاعه، بالإضافة إلى المرافق الموجودة. ثم نُعدّ أولاً تصميمًا ثلاثي الأبعاد ، يليه قائمة المعدات وعرض الأسعار.
كيف تتم عمليات التركيب والتشغيل لمشاريع التصدير؟
تُعبأ المعدات في وحدات مرقمة بأحجام مناسبة للحاويات القياسية. وتتضمن العبوة رسومات تركيب تفصيلية وفيديوهات إرشادية. ويمكن للمهندسين السفر إلى الخارج للإشراف على التركيب والتشغيل وتدريب المشغلين. وقد تم تصدير هذه الخطوط إلى جنوب شرق آسيا والشرق الأوسط وأمريكا الجنوبية وأفريقيا وشرق أوروبا.
كيف يتم فحص جودة الطلاء وقبولها؟
تشمل معايير القبول القياسية المظهر، وسُمك الفيلم، والالتصاق. يُقصد بالمظهر عدم وجود تشققات أو تجعدات أو حفر أو جزيئات. يتم فحص سُمك الفيلم باستخدام مقياس مغناطيسي ضمن النطاق التصميمي. يتم اختبار الالتصاق وفقًا لمعيار GB/T 9286 أو ISO 2409 ، ويُقبل الدرجات من 0 إلى 1. تُستكمل قائمة المعايير باختبار صلابة القلم الرصاص ومقاومة الصدمات. يمكن أن يتم الفحص وفقًا لمعايير العميل أو معايير ISO أو ASTM.
هل يُعد تغيير اللون صعباً في خط إنتاج البودرة؟
يتطلب تغيير اللون تنظيف كابينة الرش ونظام الاسترجاع والمسدسات. يستغرق ذلك عادةً من 30 إلى 60 دقيقة . إذا كنت تستخدم ألوانًا متعددة بكميات صغيرة، فاختر كابينة رش مسحوق سريعة التغيير. فهي تستخدم نظام استرجاع إعصاري كبير مع خراطيش قابلة للتبديل. وإلا، فاختر خط طلاء سائل.
ما الفرق بين خط طلاء المسحوق وخط طلاء الترسيب الكهروكيميائي؟
يقوم خط طلاء المساحيق بتطبيق مسحوق جاف باستخدام الشحنات الكهروستاتيكية ثم يُعالج في فرن. أما خط الطلاء الكهربائي الكاثودي (CED)، فيغمر قطعة العمل في حوض طلاء ويُرسب طبقة الطلاء كهربائيًا، ما يسمح بوصولها إلى التجاويف الداخلية التي لا يستطيع المسحوق الوصول إليها. يوفر الطلاء الكهربائي الكاثودي حماية ممتازة ضد التآكل، وهو شائع الاستخدام في هياكل السيارات. تستخدم العديد من المصانع كلا النوعين: الطلاء الكهربائي الكاثودي للطبقة التمهيدية، والطلاء بالمسحوق للطبقة النهائية.
حول جيانغسو دينغتيان
شركة جيانغسو دينغتيان لمعدات إزالة الصدأ والطلاء المحدودة هي مصنع متكامل يجمع بين البحث والتطوير والتصنيع والمبيعات والخدمات. تشمل منتجاتها: أنظمة خطوط الطلاء بالبودرة الأوتوماتيكية آلات السفع بالخردق ، وغرف السفع الرملي ، وأجهزة تجميع الغبار، ومعدات معالجة المركبات العضوية المتطايرة. جميع المنتجات مُدرجة على موقع الشركة الإلكتروني . كما تُقدم الشركة خدمات التخصيص غير القياسية، وتسليم خطوط الإنتاج الجاهزة، والإرشادات الخاصة بالتركيب في الخارج، وذلك حسب متطلبات قطعة العمل والسعة.
تدير الشركة مصنعًا بمساحة 13,000 متر مربع في منطقة دافنغ، يانتشنغ، جيانغسو، ويعمل بها 126 موظفًا، ولديها أكثر من 500 مشروع مُنجز، وتُصدّر منتجاتها إلى 32 دولة. وهي مسجلة لدى جمارك يانتشنغ كمرسل ومستلم للبضائع المستوردة والمصدرة (رقم التسجيل الجمركي: 91320982MA27364A72 ).
الاتصال والدعم الفني
أرسل رسومات قطعة العمل، وأبعادها، ووزنها، وإنتاجها اليومي لتلقي عرض سعر مجاني لتصميم خط الإنتاج:
- البريد الإلكتروني: dtcx@dt-shotblasting.com
- واتساب/وي تشات: +86 158 9516 5618
- معرّف WeChat: cxj999888
تتوفر المزيد من الفيديوهات حول تشغيل الآلات على قنواتنا على مواقع التواصل الاجتماعي: لينكد إن | إنستغرام | فيسبوك | يوتيوب
صفحات التكوين والتطبيق ذات الصلة: تكوينات أفران المعالجة لخطوط طلاء المساحيق .
هل أنت مستعد لتحديد مواصفات هذه الآلة؟ أرسل رسومات قطعة العمل، والمادة، والأبعاد القصوى. أضف معدل الإنتاج المطلوب بالساعة. استخدم نموذج الاستفسار أدناه . سيؤكد مهندسونا الطراز ومواصفات الطلاء قبل تقديم طلبك.
مقارنة النماذج
قارن بين النماذج المتاحة والمعايير الفنية.
| المعلمة | تكوين خط الطلاء المصمم هندسيًا |
|---|---|
| مراحل العملية | النقل، والرش، والتجفيف السريع |
| تطبيق الطلاء | أوتوماتيكي أو يدوي؛ يتم اختياره لنظام الطلاء |
| النظم البيئية | التهوية، والترشيح، ومعالجة المركبات العضوية المتطايرة الاختيارية |
| اندماج | كابينة مستقلة أو خط معالجة مسبقة وطلاء كامل |
| إعدادات | يتم تخصيصها حسب قطعة العمل والإنتاجية ومواصفات الطلاء. |
